سنگل سلاٹ BeCu فنگر اسٹاک

سنگل سلاٹ BeCu فنگر اسٹاک EMI شیلڈنگ گسکیٹ یا ESD رابطوں میں استعمال کیا جا سکتا ہے۔ کچھ معیارات 7.6m کی لمبائی والی کوائلز میں بھی دستیاب ہیں۔ مصنوعات کو بغیر کسی اخترتی کے 100000 بار کمپریس کیا جاسکتا ہے۔

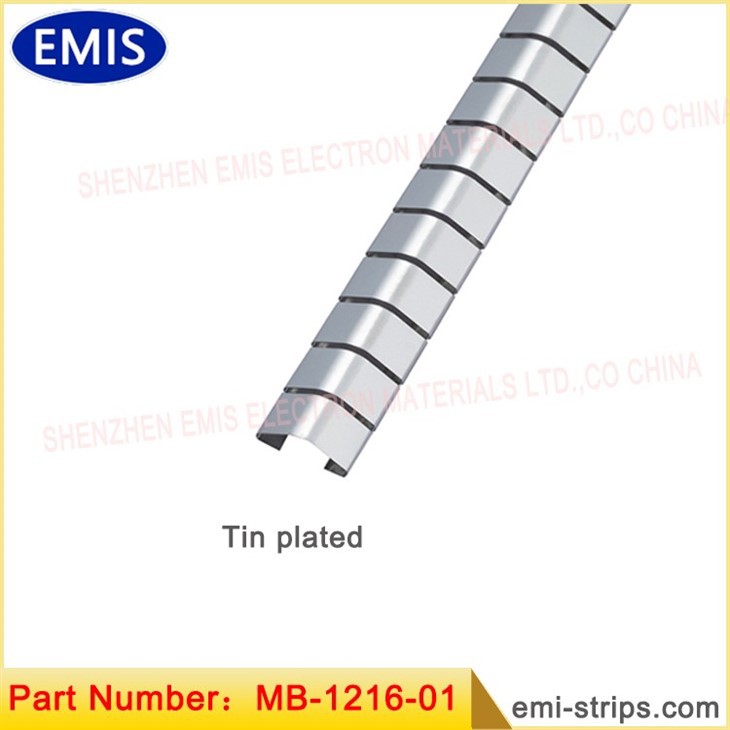

نوٹ: MB-1116-01 موٹائی=0.089mm;MB-1216-01 موٹائی=0.05mm، دوسرے سائز ایک جیسے ہیں۔

انگلی اسٹاک کا حصہ نمبر انگلی اور گسکیٹ فارمیٹ:MB-1/2XXX-AA

نوٹس:

M: دھات کے طور پر نمائندگی کریں؛ B: بیریلیم تانبے کے طور پر نمائندگی کریں؛

1: خام مال کی عام موٹائی کے طور پر نمائندگی کریں؛

2: پتلی موٹائی یا انتہائی نرم عمل کے طور پر نمائندگی کریں؛

XXX: منفرد حصہ نمبر کے طور پر نمائندگی کریں؛

AA برابر {{0}}: اسمبلی مصنوعات؛ 01: روشن ختم؛ 0N: چڑھانا Ni؛

{{0}S: چڑھانا ٹن؛0Z: چڑھانا زنک؛0G: چڑھانا گولڈ؛ 0A: چڑھانا Ag.

MS (P) -XXXX - AA

نوٹ: M: دھات کے طور پر نمائندگی کرتا ہے؛ S: SUS کے بطور نمائندگی کریں، اوپر کی طرح دیگر اشیاء۔

کم سے کم سلاٹ فیبریکیشن لاگت۔

سنگل سلاٹ BeCu فنگر سٹاک اور گاسکیٹ کی تنصیب کے طریقے: سلاٹ میں نصب پرزے آسانی سے سلاٹ استعمال کرتے ہوئے انسٹال کیے جاتے ہیں جہاں دو طرفہ حرکت کی ضرورت ہوتی ہے۔ بس حصے کو ایک سلاٹ میں انسٹال کریں اور اسے دوسرے سلاٹ میں یا فریم کے کنارے پر کھینچیں۔ جیسے:MB-1216-01/1116-01/1136-01 وغیرہ۔

مندرجہ ذیل الیکٹرانک انکلوژر ایپلی کیشنز میں گراؤنڈ اور شیلڈنگ کے لیے مثالی۔

فرنٹ پینل ہینڈل - چیسس کور۔

پلگ ان یونٹس - بیک پلینز۔

سبرک اسمبلیاں۔

کچھ معیارات 7.6m کی لمبائی والی کوائلز میں بھی دستیاب ہیں۔

الیکٹرانکس اور ٹیلی کمیونیکیشن کے دائرے میں، برقی مقناطیسی مداخلت (EMI) اور الیکٹرو سٹیٹک ڈسچارج (ESD) اہم چیلنجز کا سامنا کرتے ہیں۔ جیسے جیسے الیکٹرانک آلات زیادہ کمپیکٹ اور ایک دوسرے سے جڑے ہوئے ہیں، موثر EMI شیلڈنگ اور ESD تحفظ کی ضرورت سب سے زیادہ اہمیت اختیار کر گئی ہے۔ ایک حل جس نے اپنی استعداد اور بھروسے کی وجہ سے پہچان حاصل کی ہے وہ سنگل سلاٹ BeCu فنگر اسٹاک ہے۔

سنگل سلاٹ BeCu فنگر اسٹاک ایک لچکدار اور لچکدار گاسکیٹ ہے جو بیریلیم کاپر (BeCu) مرکب سے بنا ہے، جو اپنی بہترین برقی چالکتا اور مکینیکل خصوصیات کے لیے مشہور ہے۔ اس فنگر اسٹاک کو متعدد ایپلی کیشنز میں قابل اعتماد EMI شیلڈنگ اور ESD رابطہ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، جو اسے ٹیلی کمیونیکیشن، ایرو اسپیس، آٹوموٹیو، اور میڈیکل الیکٹرانکس جیسی صنعتوں کے لیے ایک مثالی انتخاب بناتا ہے۔

سنگل سلاٹ BeCu فنگر اسٹاک کی قابل ذکر خصوصیات میں سے ایک اس کی موافقت ہے۔ اسے EMI شیلڈنگ گسکیٹ میں استعمال کیا جا سکتا ہے، جو عام طور پر الیکٹرانک انکلوژرز سے برقی مقناطیسی تابکاری کے رساو کو روکنے کے لیے استعمال کیے جاتے ہیں۔ یہ گسکیٹ ایک ترسیلی رکاوٹ پیدا کرتے ہیں جو حساس اجزاء کو گھیر لیتے ہیں، بیرونی برقی مقناطیسی شعبوں سے مداخلت کے خطرے کو کم کرتے ہیں اور الیکٹرانک آلات کے مناسب کام کو یقینی بناتے ہیں۔

مزید برآں، سنگل سلاٹ BeCu فنگر اسٹاک کو ESD رابطہ کے طور پر بھی استعمال کیا جاتا ہے، جو الیکٹرو سٹیٹک ڈسچارجز کو حساس سرکٹری سے دور کرنے میں مدد کرتا ہے۔ الیکٹرو سٹیٹک ڈسچارجز الیکٹرانک اجزاء کو ناقابل تلافی نقصان پہنچا سکتے ہیں، جس کی وجہ سے خرابی پیدا ہو سکتی ہے یا آلہ کی مکمل خرابی بھی ہو سکتی ہے۔ انگلیوں کے اسٹاک کو ESD رابطہ کے طور پر استعمال کرنے سے، مینوفیکچررز اپنی مصنوعات کو ESD واقعات سے محفوظ رکھ سکتے ہیں، ان کی لمبی عمر اور قابل اعتمادی کو یقینی بنا سکتے ہیں۔

سنگل سلاٹ BeCu فنگر اسٹاک مختلف شکلوں اور کنفیگریشنز میں آتا ہے، درخواست کی مخصوص ضروریات پر منحصر ہے۔ کچھ معیار 7.6 میٹر کی لمبائی کے ساتھ کنڈلیوں میں دستیاب ہیں، جو مختلف الیکٹرانک انکلوژرز میں آسانی سے حسب ضرورت اور تنصیب کی اجازت دیتے ہیں۔ یہ لچک انجینئرز اور ڈیزائنرز کو اس قابل بناتی ہے کہ وہ انگلیوں کے سٹاک کو شکلوں اور سائز کی ایک وسیع رینج کے مطابق ڈھال سکیں، جس سے بہترین EMI شیلڈنگ اور ESD تحفظ کو یقینی بنایا جا سکے۔

سنگل سلاٹ BeCu فنگر اسٹاک کا ایک اہم فائدہ اس کا غیر معمولی استحکام ہے۔ اپنی لچک کے باوجود، انگلی کا ذخیرہ 100 تک،000 بار بغیر کسی خرابی کے کمپریشن برداشت کرنے کی صلاحیت رکھتا ہے۔ یہ خاصیت ان ایپلی کیشنز میں بہت اہم ہے جہاں الیکٹرانک انکلوژرز کو بار بار کھولنا اور بند کرنا ہوتا ہے، جیسے کہ بیٹری کے ہٹانے والے کمپارٹمنٹس یا رسائی پینل والے آلات میں۔ فنگر سٹاک کی لمبی عمر اور قابل اعتماد الیکٹرانک آلات کی مجموعی کارکردگی اور عمر میں اہم کردار ادا کرتے ہیں۔

اعلیٰ معیار اور قابل اعتماد کارکردگی کو یقینی بنانے کے لیے، صنعت کے معیارات اور رہنما خطوط پر عمل کرنا ضروری ہے۔ سنگل سلاٹ BeCu فنگر اسٹاک مختلف معیارات کی تعمیل کرتا ہے، بشمول EMI کی حفاظت کی تاثیر اور ماحولیاتی ضوابط سے متعلق۔ انتخاب کو اپنی مرضی کے مطابق کرنے میں خوش آمدید۔

BeCu فنگر اسٹاک کی تیاری کے عمل کا بہاؤ

ہماری کمپنی بنیادی طور پر BrushWellman Co., Ltd of USA سے خام مال استعمال کرتی ہے۔

کیمیائی اجزاء

ہو----------------1.8 فیصد -2۔ فیصد (ہائی بیریلیم سیریز)

کوبالٹ پلس نکل----------0.20 فیصد (کم از کم)

کوبالٹ پلس نکل پلس آئرن----- 0.60 فیصد (کم سے کم)

کاپر--------------------باقی

فزیکل پراپرٹی

برقی چالکتا (IACS)---22-25 فیصد

لچک ماڈیولس(psi)--- 18.5*10⁶

ایکوم ہیٹ ٹریٹمنٹ BeCu کے خام مال کی 1/4h یا 1/2h سختی کو 373HV سے زیادہ سختی تک بڑھا سکتا ہے، تاکہ BeCu مصنوعات کی لچک کی ضروریات کو یقینی بنایا جا سکے۔

کلیدی پیرامیٹرز:

ویکیوم ڈگری:<1Pa

درجہ حرارت: 600 F

بھگونے کا وقت: 2 گھنٹے

حفاظتی گیس: نائٹروجن

طہارت: 99.9999 فیصد

مصنوعات کے لیے ماحولیاتی تقاضے

ہماری مصنوعات ایس جی ایس رپورٹ، آر او ایچ ایس رپورٹ، ریچ، ہیلوجن فری (ایچ ایف) رپورٹ وغیرہ کی ضروریات کو پورا کرتی ہیں۔

پیداواری عمل اور ٹیکنالوجی کے سوالات اور جوابات

Q: 1 کیا ہوگا اگر مقدار کی پیداوار کے حوالے سے صارفین کی ڈرائنگ میں کچھ مسائل ہوں؟

A1: ہماری انجینئرنگ ترمیمی مشورے پیش کرے گی اور پھر متعلقہ مسائل کے بارے میں بات چیت کرتے ہوئے مزید تصدیق کرنے کے لیے صارفین کے حوالے کرے گی۔

Q2: کیا ہوگا اگر صارفین کے پاس ڈرائنگ کے بغیر صرف نمونہ ہو؟

A2: صارفین سے توقع کی جاتی ہے کہ وہ آپ کا نمونہ ہماری کمپنی کو بھیجیں گے اور ہمارا کوالٹی ڈیپارٹمنٹ مجموعی طول و عرض کی پیمائش کرے گا۔ پھر ہمارا انجینئرنگ ڈپارٹمنٹ کسٹمر کے ساتھ دوبارہ کنفرم کو ڈرائنگ فراہم کرے گا۔

Q3: ہمارے معیاری BeCu فنگر اسٹاک کی ساخت ڈیزائن کی بنیاد کیا ہے؟

A3: BeCu Fingerstock ایک مضبوط متبادل سے لطف اندوز ہوتا ہے، ہماری معیاری مصنوعات BeCu Fingerstock کے عالمی معیار کا حوالہ دیتی ہیں تاکہ مناسب ساخت اور حفاظتی کارکردگی کو یقینی بنایا جا سکے۔

Q4: نرم کرنے والی ٹیکنالوجی کی مصنوعات کا استعمال کیوں نہیں کرتے؟

A4: نرم کرنے والی ٹیکنالوجی کیمیائی علاج کے طریقہ کار کا استعمال ہے۔ علاج کے بعد نرمی کی موٹائی یکساں نہیں ہے اگر الیکٹروپلیٹ نہ کی گئی تو سطح گندی ہو جائے گی، وغیرہ، اس کی ظاہری شکل کو متاثر کرے گی۔

Q5: ہیٹ ٹریٹمنٹ موصلیت 600F ہے۔ کیا آپ اسے تبدیل کر سکتے ہیں؟

A5: یہ امریکن میٹریل فیکٹری کی طرف سے فراہم کردہ ہیٹ ٹریٹمنٹ کا بہترین درجہ حرارت ہے اور ہماری کمپنی اسے تبدیل نہیں کر سکتی۔
